Lista de Comprobación Previa a la Instalación: Preparar Su Hogar para una Chimenea Empotrada

El paso que más se omite en cada instalación que vemos es el que debe hacerse primero. Un empotrado de etanol y un empotrado eléctrico comparten el nombre de la categoría y casi nada más: exigen cosas distintas al hueco de la pared, al volumen de la estancia, a la preinstalación eléctrica y a los oficios de acabado. Elija el tipo de combustible antes de elegir el modelo, y elija ambos antes de construir el bastidor.

Los empotrados de etanol (Frame, Flex, Heritage) no necesitan electricidad ni conducto de humos, pero el volumen de la estancia se convierte en un dato crítico para la seguridad. Los empotrados eléctricos (Switch, Motion) no necesitan ventilación, pero sí un circuito dedicado y una preinstalación coordinada. Motion es solo para interior; Switch puede colocarse en exteriores bajo cubierta. Las expectativas de potencia calorífica también importan, porque las gamas de etanol aportan calor real a la estancia, mientras que la eléctrica ofrece calor suplementario con una fracción de la potencia de un quemador de etanol.

La mayoría de las chimeneas incorporadas de bioetanol necesitan al menos 5,7 m³ (200 ft³) de aire de la estancia por cada 1.000 BTU/h de potencia del quemador. Esta regla es el punto de comprobación que más se pasa por alto en todo el proceso de instalación, y es el que más llamadas genera después de la instalación.

Para comprobarlo, multiplique la longitud de la estancia por la anchura y la altura del techo en metros; después, sume el volumen de cualquier estancia diáfana contigua que comparta el aire libremente con la zona de instalación. Compare el total con la potencia del quemador. Un Heritage 26SS, por ejemplo, con una potencia aproximada de 3,8 kW (13.000 BTU/h), necesita al menos 70 m³ de aire conectado, el equivalente a una estancia de 5 m por 5 m con un techo de 2,8 m.

Si la estancia es demasiado pequeña, hay tres opciones honestas: elegir un quemador más pequeño, optar por una gama eléctrica o mantener una vía de ventilación permanente abierta durante el funcionamiento (una ventana abierta al menos 25 mm es el mínimo práctico). Michael Wensing, del Instituto Fraunhofer, trabajando en Fraunhofer WKI, concluyó en las pruebas de emisiones en unidades de etanol sin conducto que una ventilación adecuada marca la diferencia entre un funcionamiento seguro e inseguro en interiores. La tecnología de quemadores certificada de EcoSmart Fire, desarrollada conforme a las normas UL 1370 y EN 16647, aborda directamente estos riesgos especificando volúmenes mínimos de estancia y requisitos de ventilación para cada modelo. La regla del volumen de estancia es la forma en que ese principio se aplica en una lista de comprobación.

Las gamas eléctricas (Switch, Motion) no tienen un tamaño mínimo de estancia. Anótelo y continúe.

Los modelos empotrados de bioetanol de cero holgura siguen necesitando una conversación estructural, aunque no la misma que provocaría un conducto para gas. Aquí, el peso es lo que marca el cálculo técnico. Un Flex 104SS pesa 146 kg (322 lb); una unidad eléctrica Switch puede alcanzar 127 kg (280 lb). La pared tiene que soportar esa carga antes de aplicar cualquier acabado.

Los modelos Flex más grandes (de 104" a 158") se benefician de una rápida aprobación de un constructor o ingeniero estructural, especialmente cuando la instalación se realiza en una pared de montantes en lugar de una de mampostería. Los insertos Frame y Flex más pequeños son rutinarios para cualquier constructor cualificado, pero la comprobación del peso no es opcional solo porque la unidad sea decorativa. Las estructuras de madera y de montantes metálicos son aceptables, ya que el diseño de cero holgura permite que el material combustible de la estructura quede contra el cuerpo del aparato, siempre que se respeten las holguras publicadas.

Lo siguiente es la profundidad de la cavidad de la pared. Las chimeneas flex se instalan con una profundidad de cavidad de 365 mm; los insertos Frame van de 363 a 403 mm; los modelos eléctricos Switch quedan más cerca de la pared, con 292 mm de profundidad; Motion es el más delgado de la familia, con 239 mm. Heritage es más profundo, con 539 mm, una de las razones por las que combina de forma tan natural con revestimientos de piedra. Confirme las dimensiones físicas publicadas del modelo elegido frente al hueco previsto antes de que empiece cualquier carpintero de estructuras. Un error de 20 mm en la altura de la cavidad es, en el mejor de los casos, un problema para el oficio de acabados y, en el peor, obliga a rehacer la estructura.

Si la gama elegida es de etanol (Frame, Flex, Heritage), no hay trabajos eléctricos en el proceso de instalación. Anótelo en la lista de comprobación y omita este paso.

Para Switch y Motion, la preinstalación es sencilla, pero conviene dejarla bien resuelta antes de cerrar la cavidad con placa de yeso:

1. El suministro estándar es de 120 V; la opción de 240 V (un circuito bipolar dedicado de 20 A) permite alcanzar la potencia calorífica completa de 3.000 W (alrededor de 10.000 BTU/h).

2. El punto de conexión se sitúa en la parte superior derecha de la abertura del hogar. Marque esa ubicación en la pared y pida al electricista que lleve el cable hasta allí antes de enmarcar.

3. Las unidades Switch instaladas en exterior deben quedar bajo cubierta, con un alero que cubra al menos el 50 por ciento de la altura de la chimenea.

4. Motion es una gama exclusivamente de interior. Incluir Motion en el proyecto de un patio cubierto es el error de selección más habitual que vemos en esta fase; no está homologada para exposición exterior, ni siquiera bajo cubierta.

Coordine este paso con el carpintero de estructura para que la preinstalación quede fijada antes de cerrar la cavidad. Añadir un circuito después de terminar el revestimiento es la forma más cara de hacer este trabajo.

Las chimeneas de bioetanol incorporadas de EcoSmart Fire requieren una distancia mínima de 600 mm (23,6 in) desde la llama hasta el mobiliario fijo y una distancia libre superior de 2.000 mm (78,7 in) hasta cualquier elemento móvil. Cualquier material combustible que quede más cerca que el mínimo publicado debe sustituirse por material no combustible. En toda la gama de etanol es obligatorio dejar una separación de aire de 12,5 mm (0,5 in) entre el aparato y la superficie del suelo.

La envolvente completa de distancias que debe marcarse en la pared antes de levantar la estructura:

• 600 mm (23,6 in) de distancia horizontal desde la llama hasta el mobiliario fijo

• 2.000 mm (78,7 in) de distancia libre superior hasta elementos móviles

• 12,5 mm (0,5 in) de separación de aire entre el cuerpo del aparato y el suelo

• 1.650 mm de distancia libre superior desde la rejilla hasta la parte inferior de cualquier televisor situado sobre el hogar

• 300 mm como mínimo desde la parte superior del hogar hasta la parte inferior de un nicho para televisor

• Motion electric: se aplica una distancia de 914 mm respecto a combustibles como norma independiente específica para equipos eléctricos

¿Por qué trazarlo antes de la instalación y no el mismo día? Porque la elección del material de acabado depende de dónde caiga la línea de distancia. Una repisa de madera que quede dentro de la envolvente debe convertirse en piedra, acero o placa de yeso. Descubrirlo el día de la instalación convierte una instalación limpia en una conversación incómoda.

Los compradores de la Flex Series se enfrentan a una elección de configuración que el resto del SERP ni siquiera menciona: All Flame, Box Left, Box Right o Two Boxes. La configuración cambia la huella del quemador, la potencia en BTU, el mínimo de tamaño de sala y el consumo de combustible. También cambia el recorte, por eso pertenece a la lista de verificación previa a la instalación y no solo al formulario de pedido.

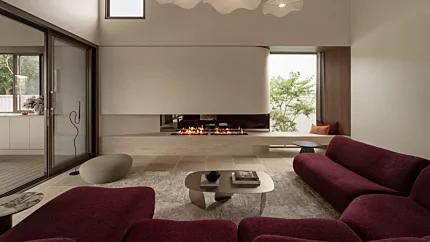

Para quemadores independientes que alimentan una cavidad personalizada (las series AB, BK, XS y XL), hay una segunda trampa dimensional: toda instalación interior necesita una Top Tray colocada sobre el cuerpo del quemador, y la Top Tray es más grande que el propio quemador. El recorte debe admitir las dimensiones de la Top Tray, no solo la huella del quemador. La colección de quemadores de etanol indica las dimensiones de la Top Tray para cada modelo de quemador; incorpore esas medidas al plano de carpintería antes de cortar cualquier trabajo a medida.

Tres comprobaciones antes de aprobar la cavidad:

• Configuración del quemador seleccionada y contrastada con la potencia BTU publicada y el volumen mínimo de sala

• Dimensiones de la Top Tray (quemadores independientes) incluidas en el recorte

• Dimensiones físicas del modelo comprobadas con la abertura enmarcada de la cavidad, tanto en anchura como en altura

Flex ofrece 12 tamaños de abertura; Heritage utiliza un cuerpo más profundo de 539 mm, mientras que Flex se basa en 365 mm. Bloquear la dimensión de diseño antes de cerrar el entramado es la comprobación de mayor impacto de toda la lista.

La paleta de acabados compatibles es amplia: mármol, madera, hormigón, carpintería a medida, acero inoxidable, piedra apilada y armarios o unidades multimedia integradas funcionan con las gamas incorporadas. El límite es el perímetro de seguridad marcado en el paso 5. Todo lo que quede dentro de ese perímetro debe ser no combustible. Todo lo que quede fuera es una decisión de diseño, no una limitación de seguridad.

Para cortes a medida en granito, mármol o revestimiento de piedra, trabaje con un constructor en lugar de cortar a ciegas a partir de un render. La frontera entre combustible y no combustible es donde el plano de carpintería demuestra su valor, porque un zócalo no combustible que se queda 50 mm corto bajo la caja de fuego crea una conversación innecesaria sobre resistencia al fuego en la entrega. Finalice la selección de materiales de acabado antes de cerrar la estructura para que los huecos, remates y transiciones de material puedan dimensionarse correctamente.

Una nota específica sobre Heritage: su cuerpo de 539 mm se presta a marcos de piedra y repisas de madera con profundidad, por eso aparece en reformas de estilo patrimonial en las que Flex resultaría demasiado contemporáneo. La profundidad ofrece algo que envolver, y el diseño del marco nace de ahí.

Las chimeneas de bioetanol incorporadas de EcoSmart Fire cuentan con certificación UL 1370 (EE. UU.), certificación BSI EN 16647 (Reino Unido y UE) y cumplen el Mandato de Seguridad de la ACCC (Australia). En conjunto, cubren las normas de seguridad para aparatos decorativos de bioetanol en los mercados a los que enviamos.

Con el trabajo anterior completado, la instalación se desarrolla el mismo día, no durante toda la semana. Revise la lista consolidada una vez más antes de que llegue el instalador:

1. Tipo de combustible y gama de producto confirmados

2. El volumen de la estancia cumple el requisito de BTU (solo modelos de etanol)

3. Hueco de la pared enmarcado según la especificación publicada

4. Soporte estructural adecuado para el peso de la unidad

5. Preinstalación eléctrica completada (solo Switch y Motion)

6. Envolvente de seguridad marcada en la pared

7. Configuración del quemador y dimensiones del Top Tray confirmadas

8. Materiales de acabado en obra

9. Documentos de certificación archivados

Con el hueco preparado y las dimensiones fijadas, un inserto Flex puede instalarse en menos de una hora. Las horas que se ahorran el día de la instalación son las horas invertidas en esta lista de comprobación.
